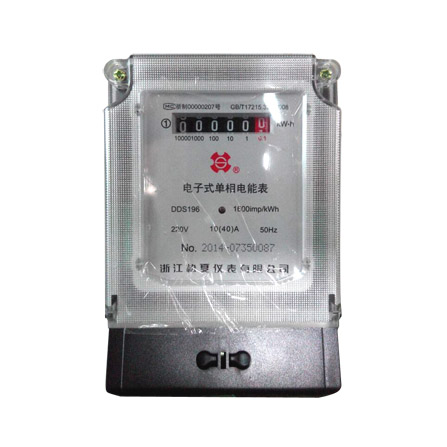

DDS196系列电子式单相电能表

一、特点

DDS196系列电子式单相电能表（下称电表）采用微电子技术计量电能，符合GB/T17215.321-2008标准的电子式电能表，采用全屏蔽、全密封结构，具有良好的抗电磁干扰、低自耗节电、高精度、高过载、反窃电、长寿命。

二、用途和适用范围

DDS196系列电子式电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外表箱内使用。适用于环境温度为-40℃~+70℃，相对湿度不超过85%，且周围空气中不应有腐蚀性气体，避免尘砂、盐雾、凝露等影响。

三、工作原理

电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

四、规格和主要技术参数

4.1、规格（表一）

额定电压（Ｖ）：２２０ 准确度等级：1级或2级

标准电流（Ａ）：1.5,2.5,5,10,15,20,30

最大电流：不大于100A，且不大于标准电流的10倍

注：电能表铭牌上提供有详细的型号、规格、常数等信息

4.2、基本误差（表二）

负载电流	功率因数（φ）	基本误差
		1.0级	2.0级
0.05Ib	1.0	±1.5	±2.5
0.1Ib~Imax	1.0	±1.0	±1.5
0.1Ib	0.5(感性)0.8(容性)	±1.5	±2.5
0.2Ib~Imax	0.5(感性)0.8(容性)	±1.0	±1.5









注：Ib为标定电流，Imax为额定最大电流。

4.3、起动：电表在额定电压，额定频率及功率的条件下：负载电流为0.004Ib（2级表为0.005Ib）时，电表能连续进行电能计量。

4.4、潜动：当加于线路上的电压为额定值的115%时，输出脉冲不多于一个。

4.5、功耗：电压线路：≤2W、10VA，电流线路：≤2VA

4.6、寿命：10年

五、安装与使用

5.1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

5.2、电表应垂直、不倾斜安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

5.3、按线路图接线，拧紧接线螺钉，并紧固一下端钮盒内连接板。

5.4、电表铭牌上的红色窗口表示小数，黑色窗口表示整数。经互感器接入式电表其示数须乘以变比后，才是实际电能数。

六、运输与贮存

6.1、电能表在运输与拆封时不应受到剧烈冲击。包装条件符合GB/T 13384-2008 机电产品包装通用技术条件。

6.2、电能表应保存在原包装内，环境温度-40℃~+70℃，相对湿度不超过85%，空气中不应有腐蚀性气体。

6.3、电能表储仓时，应放在台架上，叠高不超过5箱，单只包装叠高不超过5只。内包装拆除的不宜贮存。

七、接线图

八、外形图（外形图供参考，具体以实物为准）

九、保证期限

电表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给予免费修理或更换。
